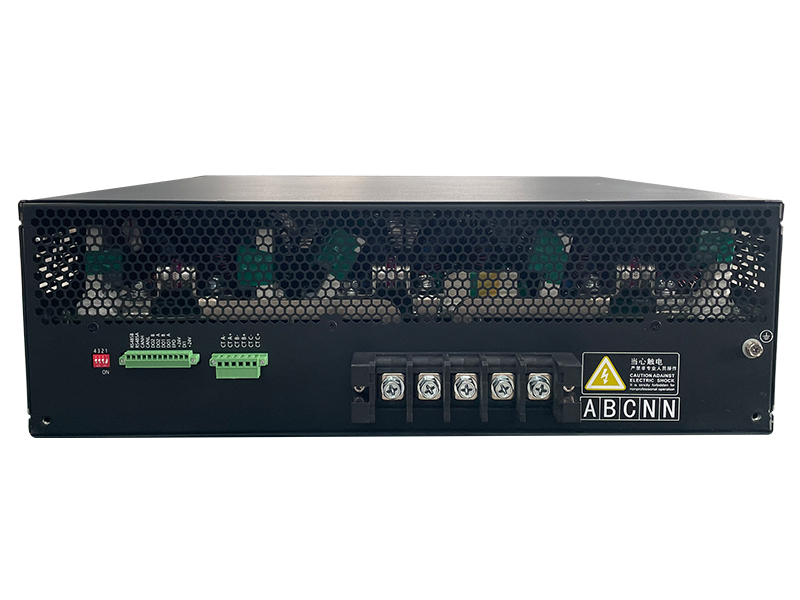

Filtro armónico activo montado en la pared Está específicamente diseñado para una sola pared modular para la mitigación de armónicos eléctricos. El filtro armónico activo montado en la pared adopta un diseño modular avanzado. Típicamente, el sistema de filtro armónico activo consiste en no más de seis módulos AHF y una pantalla HMI de 7 pulgadas por separado. Sin embargo, el módulo de filtro armónico activo montado en la pared puede trabajar de forma independiente como un sistema completo de filtrado armónico con una pantalla de 4,3 pulgadas en su parte posterior que es fácil de operar cuando se instala en la pared.
Lafaelt Potencia de los armónicos activa 6.0 Es una solución avanzada para resolver el problema armónico con IGBT/SIC. nuestro Filtro de potencia activo Contrapuna función de prioridad seleccionable de filtrado armónico, corrección de factor de potencia (compensación de potencia reactiva) y regulación de desequilibrio trifásico.
Un filtro armónico activo es un circuito electrónico compuesto de dispositivos activos (como amplificadores operacionales y transist) y componentes pasivos (resistores y condens). Su función principal es amplificar selectivamente o atenuar señales de frecuencias específicas, logrando así el filtrado de frecuencia de la señal de entrada. Su principio puede ser desglocomo sigue:
Dispositivos activos: típicamente, los amplificadores operacionales (Op-Amp) proporcionan amplificación de señal, buffering, aislamiento, y ajuste de imped.
Componentes pasivos: resistores (R), condens(C), o menos comúnmente, inductores (L) forman una red de frecuencia selectiva que determina el filter' Frecuencia de corte s y características de respuesta.
Entrada de señal: la señal de entrada pasa a través de la red de frecuencia selectiva compuesta de RC (o RLC). Diferentes componentes de frecuencia producen diferentes respuestas de impeden el circuito.
Selección de frecuencia: mediante el ajuste de los parámetros de la red RC, la impedancia se consigue para la señal de frecuencia de destino, mientras que la supresión de las señales de otras frecuencias.
Amplificación y retroalimentación: el amplificador operacional amplifica la señal de frecuencia seleccionada y controla con precisión las características de ganancia y filtrado a través de una red de retroalimentación negativa (como una topode retroalimentación múltiple o estructura de llave de sal). Salida sintetiz: en la señal de salida final, la banda de frecuencia objetivo se mantiene (por ejemplo, el filtro de paso bajo conserva las frecuencias bajas, y el filtro de paso alto conserva las frecuencias altas), y otros componentes de frecuencia se atenúa.
Suprime las corrientes armónicas generadas por cargas no lineales
Más del 97% de tasa de filtrado armónico
Incluso veces mitigación armónica, 2 º, 4 º, 6 º armónicos resolución de problemas.
El desajuste automático elimina las preocupaciones de resonancia del sistema
HMI personalizado para montaje en pared o en rack
Reduce las pérdidas de línea y transformadores, mejora el sobrecalentamiento del equipo y prolonga la vida útil del equipo
Frecuencia de conmutación 80KHz
Regulación del desequilibrio en tres fases
Montaje en pared tipo para no espacio o proyectos pequeños
En 1969, B.M. Bird y J.F. Mars propusieron por primera vez el concepto de un filtro de potencia activo en su artículo. Al inyeccorriente de tercera armónica en la red eléctrica, redujeron el contenido armónico en la corriente y mejoraron la forma de onda de la corriente. Este fue el comienzo del filtro armónico activo.
En 1971, H. Sasaki y T. Machida de Japón describieron por primera vez los principios básicos del filtro armónico activo. Al generar una corriente de compensación de igual magnitud y dirección opuesta a la corriente armónica de carga, compenla corriente armónica de carga, logrando así la purificación de la red eléctrica.
En 1976, L. Gyugyi y E.C. Strycula de Westinghouse Electric Company en los Estados Unidos propuun filtro de potencia activo usando control PWM. Esto estableció la topobásica del circuito y el método de control del filtro armónico activo AHF, sentando las bases para el desarrollo de filtros activos. Con la amplia operación de dispositivos electrónicos de potencia en la actualidad#39; En la red eléctrica, los armónicos han sido ampliamente reconocidos como una "contaminación" y "molestia pública" para el sistema de energía. Degradan la calidad de voltaje y corriente, afectando la operación del sistema de energía en sí, y planteando una amenaza para los usuarios y los sistemas de comunicaciones circundantes.
Lafaelt' S AHF utiliza tecnología de electrónica de potencia y algoritmos inteligentes para eliminar la distorsión armónica en los sistemas de potencia. Rápidamente inyectan corriente de compensación para neutralizar armónicos no deseados, manteniendo la potencia limpia y estable. En centros de datos, fábricas y edificios comerciales de alta gama con sistemas eléctricos complejos, la AHF desempeña un papel vital en la protección de equipos sensibles, la mejora de la eficiencia energética y la prevención de costosos tiempos de inactividad.
Los filtros armónicos activos neutreficazmente los armónicos nocivos mediante la inyección de corrientes de compensación, lo que garantiza una fuente de alimentación más limpia y estable. También protegen equipos electrónicos sensibles, mejoran la eficiencia energética y minimizan el riesgo de costosos tiempos de inactividad.
Debido a su rendimiento superior, los filtros armónicos activos (AHFs) son ampliamente utilizados en diferentes industrias e instalaciones donde la calidad de energía es primordial. Estas son las aplicaciones:
Centros de datos: aseguran el funcionamiento ininterrumpido de los armarios de servidores y protegen todos los equipos de los armónicos.
Plantas de fabricación: aseguran el rendimiento y estabilidad de maquinaria eléctrica y equipos de automatización en plantas de fabricación.
Edificios comerciales: optimila calidad de energía de los sistemas eléctricos y mejorar el rendimiento de otros equipos de energía dentro del edificio.
Instalaciones sanitarias: garantizan el buen funcionamiento de los equipos médicos.
Sistemas de energías renovables: abordan los armónicos generados por cargas como inversores y turbinas.
Estaciones de carga de vehículos eléctricos: mantienen la calidad de la energía durante la carga de vehículos eléctricos.
En resumen, los filtros activos pueden reducir los armónicos en el extremo de carga, reducir el desperdide energía, proteger la seguridad del equipo y extender la vida útil del equipo.
ABB
Schneider Electric (en inglés).
Eaton
Siemens Siemens
Danfoss
Merus Power
Comsys
Circutor
Lafaelt
1. Versión 6.0 Filtro armónico activo Es aún más pequeño y mejor rendimiento.
2. Respuesta rápida: el tiempo de respuesta de Filtro armónico activo Es menos de 300us, haciendo que el armónico eliminado antes de causar daño
3. Altamente integrado: único Filtro armónico activo Capacidad de módulos de 50A a 200A.
4. Fácil de mantener: el Filtro armónico activo Los beneficios de su excelente diseño, la modularización de la unidad de control reduce considerablemente el tiempo de reparación y mantenimiento.
5. Adaptabilidad: Lafaelt 6.0 Active Harmonic Filter (en inglés) Puede estar funcionando en el 60% de la tensión de red
6, única estructura toplogical: más alta frecuencia de conmutación 80KHz superior líder en todo el mundo.
7. Armónicos de tiempo pares: compensación Real de 2 a 50 veces.
8. Modo ASVG: compensar los armónicos y el factor de potencia simultáneamente
Tensión de la alimentación eléctrica | 220x (1 − 15%) V,400x (1 − 15%),V480x(1 − 10%)o 690x (1 − 10%) V |
Frecuencia de la fuente de alimentación | 50/60x (1 − 2%) En Hz |
Característica armónica | 2 º ~ 50 órdenes (eliminar Todos o seleccionados) |
Configuración del grado del filtro | Cada armónico se puede ajustar individualmente |
Tasa de compensación armónica | ≧97% |
Tiempo de respuesta | 300 US (tiempo de respuesta completo ≦5ms) |
Método de compensación | Compensación armónica total, compensación de potencia reactiva total, cocompensación de potencia reactiva armónica o compensación de desequilibrio trifásico |
Frecuencia de conmutación | Equivalente equivalente equivalente 80KHz |
Capacidad de funcionamiento paralelo | Módulo Singel |
Capacidad de compensación | Compensación total dentro de la capacidad del equipo, si se excede, compense con la capacidad máxima de producción |
Protección protección | Sobrecorriente del dispositivo, sobrecalentamiento del dispositivo, subtensión de la red, desajuste de fase de la red, subtensión de la barra de corriente continua, protección de limitación de corriente automática de sobrecarga |
refrigeración | Refrigeración por aire forzado |
Consumo de energía | <3% de la capacidad nominal de salida |
Dispositivos de protección | IP30 (más alto puede ser personalizado) |
Ambiente operativo temeratura | -10°C~ +45°C |
Color Color | RAL7021 Patrón de arena negra (otro color puede ser suministrado si es necesario) |
Humedad relativa | < 90%(25°C) |
ruido | < 65dB |
Comunicación comunicación | MODBUS RTU(RS485) La función de comunicación Ethernet es opcional; Software de monitoreo de la computadora superior es opcional |
| Corriente corriente (A) | Número de pieza | Dimensión (MM) | Tipo de instalación | Peso neto (KG) |
| 50 | LAF-400-50-4 | 560*600*178 | pared | 37 |
| 100 | LAF-400-100-4 | 560*600*178 | pared | 37 |
| 150 | LAF-400-150-4 | 560*600*178 | pared | 37 |
| 175 | LAF-400-175-4 | 560*600*178 | pared | 37 |
| 200 | LAF-400-200-4 | 560*600*178 | pared | 37 |
| clasificación | Título título | descargar |
|---|---|---|
| Filtro armónico activo 6.0 |
